Modul'air PRE 600 GEPERFOREERD PLAFONDROOSTER

Modul'air PRE 600

Modul’air plafondrooster, het meest innovatieve plafondrooster van Inatherm, wordt ingebouwd in een verlaagd plafond en is geschikt voor verschillende inblaastechnieken: low impuls, deflectie en flexibel.

Toegevoegde waarde van dit product

  • Klantspecifiek en made-to-order
  • Mogelijkheid tot CFD simulatie en klimaatkamertest
  • Uitgebreid bestand aan referenties

Omschrijving

Hygiëne, comfort en flexibiliteit Modul’air, het nieuwste, meest innovatieve plafondrooster van Inatherm, wordt ingebouwd in een verlaagd plafond en is geschikt voor verschillende inblaastechnieken: low impuls, deflectie en flexibel. Het rooster is bovendien toepasbaar als retourrooster. De inblaastechniek wordt bepaald door het luchtgeleidingselement, dat op elk moment achteraf te wijzigen is.  De scharnierende frontplaat, voorzien van een eenvoudig push-pull systeem, zorgt voor een grote toegankelijkheid van het binnenwerk en de aansluitkast, waardoor deze zeer eenvoudig te reinigen zijn (ontworpen volgens VDI 6022).

eigenschappen

Toepassingen

Voornamelijk publieke gebouwen, waarin hygiëne, comfort en flexibiliteit in de ruimte een belangrijke rol spelen: ziekenhuizen, verzorgingshuizen, overige zorginstellingen, scholen, kantoorruimtes, etc.

Constructie

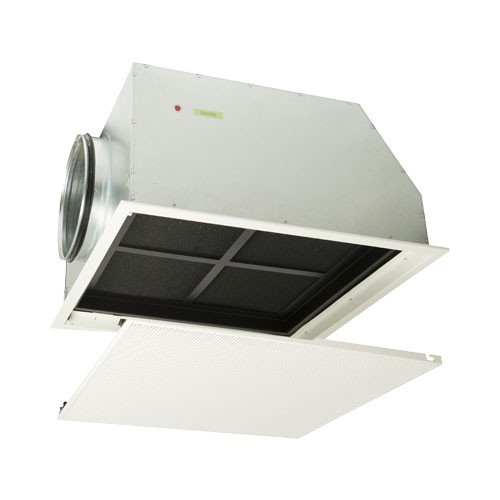

Het Modul’air rooster dankt zijn naam aan zijn constructie. De modulaire opbouw bestaat uit een plenum met roosterframe, een uitneembaar luchtgeleidingselement en een scharnierende, geperforeerde frontplaat.

Plenum

Het plenum is voorzien van een roosterframe (594x594 mm) en is gemaakt van verzinkt plaatstaal. De schuine kant zorgt voor een eenvoudige montage, ook wanneer er minder ruimte boven het verlaagd plafond is. De aansluittuit is voorzien van een rubberen afdichtingsring. Het plenum voldoet ruimschoots aan luchtdichtheidsklasse C volgens NEN-EN 1751.

Luchtgeleidingselement

De inblaastechniek wordt bepaald door het luchtgeleidingselement. Dit binnenwerk, geleverd in kleur RAL 9005 (zwart), is ook los verkrijgbaar en kan eenvoudig achteraf gewijzigd worden. Er zijn 3 verschillende luchtgeleidingselementen:

  • Low impuls – verdringingsventilatie wordt tevens gebruikt voor retourlucht
  • Deflectie - radiale plafondstroming verkrijgbaar in 3 afmetingen bij PRE-600
  • Flexibel - variabel uitblaaspatroon (tot 360°, zie foto) nozzles handmatig verstelbaar

Geperforeerde frontplaat

Het rooster is ontworpen volgens VDI 6022. De scharnierende frontplaat is eenvoudig te openen door middel van het zeer gebruiksvriendelijke push-pull systeem. De frontplaat is volledig uitneembaar zonder gereedschap te gebruiken.

Standaard afwerking RAL 9010 met glansgraad 70%

Uitvoeringen

PRE-L-600

Low impuls – verdringingsventilatie
Frontplaat: 594x594 mm
Aansluitdiameter: 125, 160, 200, 250 mm



PRE-D-600
Deflectie – radiale plafondstroming
Frontplaat: 594x594 mm
Aansluitdiameter: 125, 160, 200, 250 mm
Diameter deflectieplaat: 200, 250, 315 mm



PRE-F-600
Flexibel – variabel uitblaaspatroon
Standaard uitblaaspatroon 360°
Frontplaat: 594x594 mm
Aansluitdiameter: 125, 160, 200, 250 mm



Lengte x breedte roosterframe: 594x594 mm
Lengte x breedte plenum: 550x550 mm
Hoogte frontplaat: 6 mm
Hoogte plenum: 300 mm
Kanaalaansluitdiameter: 123/158/198/248 mm
Lengte aansluittuit: 50 mm
Afstand hart aansluittuit – onderkant: 165 mm
Hartafstand bevestigingsogen: 503 mm
Afstand hart bevestigingsogen – onderkant: 75 mm
Opening deflectieplaat (bij PRE-D): 200/250/315 mm

Productcode

Geperforeerd plafondrooster – PRE-a-bbb-ccc(-ddd)

Uitvoering (a)
L = Low impuls
D = Deflectie
F = Flexibel
R = Retour

Afmetingen (bbb)
600 = 594x594 mm

Aansluitdiameter (ccc)
125, 160,200, 250 mm

Diameter deflectieplaat3) (ddd)
120, 200, 250 of 315 mm

3) Alleen van toepassing voor PRE-D

Downloads

Bestektekst Modul'air PRE 600
