CASTOR
Aluminium toe- en afvoerplafondrooster met vast uitblaaspatroon.
Toegevoegde waarde van dit product
- Breedste assortiment in de markt
- Afwijkende RAL kleuren mogelijk
- Uitgebreide ondersteuning bij selectie
Omschrijving
Aluminium toe- en afvoerrooster voor plafondmontage. Rooster met vast uitblaaspatroon. Het horizontale uitblaaspatroon zorgt voor een uitstekende menging van de primaire lucht en een snelle afbouw van luchttemperatuur en luchtsnelheid. Het roost kan ook voor luchtafvoer toegepast worden. Gecombineerd met kunststof plenum (uitsluitend t.b.v. CASTOR) voorzien van aansluitring met snelsluiting of sendzimir verzinkt stalen (geïsoleerd) plenum.
| CASTOR-1-1 | CASTOR-1-2 |
 |  |
| CASTOR-1-3 | CASTOR-2-1 |
 |  |
| CASTOR-2-2 | CASTOR-3-1 |
 |  |
| CASTOR-3-2 | |
 |
Afwerking
Standaard afgewerkt in RAL9016.
eigenschappen
- Horizontaal uitblaaspatroon
- Standaard in RAL9010
- Vierkante uitvoering
Roosteropties CASTOR-1
|

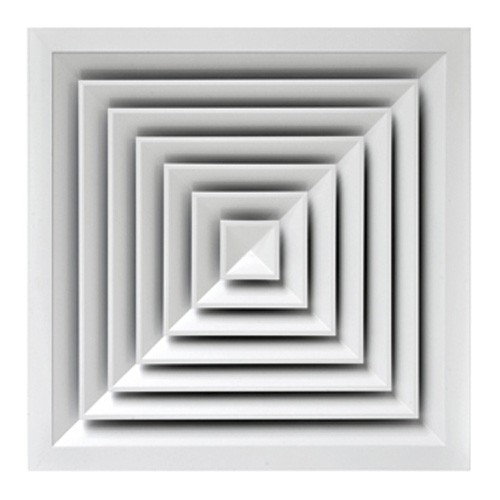

| CASTOR-1-1 | 4-zijdig uitblazend rokkenrooster, RAL9016 |
|
|
| CASTOR-1-2 | 4-zijdig uitblazend rokkenrooster op moduulmaat, RAL9016 |
|
|
| CASTOR-1-3 | Multi-directioneel uitblazend rokkenrooster met vierkante of rechthoekige flens, RAL9016 |
|
| PPS | Pyramide vormig kunststof plenum, zijaansluiting (t.b.v. CASTOR-1-2) |
| |
|
| PDZ-2 | Rechthoekig stalen plenum, zijaansluiting |
|
| SC | Volumeregelaar met tegengesteld draaiende klepbladen, bediening vanaf voorzijde rooster, sendzimir verzinkt |
|
Roosteropties CASTOR-2
|

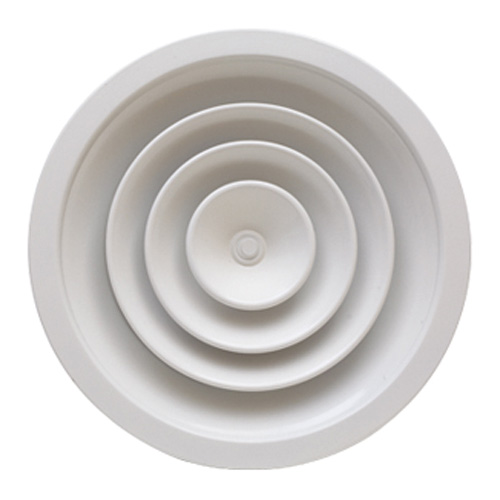

| CASTOR-2-1 | Rond aluminium lamellenrooster met volumeregelaar, RAL9016 |
|
|
| CASTOR-2-2 | Rond aluminium lamellenrooster met volumeregelaar op moduulmaat, RAL9016 |
|
|
| Pyramide vormig kunststof plenum met zijaansluiting (t.b.v. CASTOR-2-2) |
| |
| PS-H | Stalen plenum met zijaansluiting |
| |
|
| CF | Montagering met steunvoeten voor montage van het rooster in een systeemplafond en tevens als directe aansluiting voor ronde kanalen. |
|
Roosteropties CASTOR-3
|
| CASTOR-3-1-1 | Rond aluminium lamellenrooster met hand instelbaar uitblaaspatroon, RAL9016 |
|
|
| CASTOR-2-2 | Rond aluminium lamellenrooster met thermisch instelbaar uitblaaspatroon, RAL9016 | |
| CASTOR-3-2-1 | Rond aluminium lamellenrooster met hand instelbaar uitblaaspatroon op moduulmaat, RAL9016 |
| |
| CASTOR-3-2-2 | Rond aluminium lamellenrooster met thermisch instelbaar uitblaaspatroon op moduulmaat, RAL9016 |
| |
|
| PS-H | Stalen plenum met zijaansluiting Toevoeging 0 = geen isolatie 1 = geen isolatie met vereffeningsplaat 2 = isolatie 3 = isolatie en vereffeningsplaat Voorbeeld PS-H-3: rechthoekig stalen plenum met isolatie en vereffeningsplaat |
|
| SF | Volumeregelaar (vlinderklep) voor montage direct op het rooster (uitsluitend voor CASTOR-3-1-1 en CASTOR-3-2-1) |
| |
|
| EQ | Gelijkrichter van geperforeerde plaat (uitsluitend voor CASTOR-3-1-1 en CASTOR-3-2-1) |
|
Technische gegevens
- Afmetingen
- 150x150 t/m 450x450 mm
- Luchthoeveelheid
- 75 t/m 1150 m3/h
